Tanto las máquinas de pie de arrastre como las de triple arrastre manejan materiales pesados que una plana de arrastre simple no cose pareja. La diferencia está en cuántas piezas se mueven con la tela. El arrastre simple mueve una: los dientes de abajo. El pie de arrastre suma un prensatelas alternante, o sea dos piezas. El triple arrastre (unísono) suma además la aguja, que avanza con la tela: tres. Cada uno corresponde a un trabajo distinto, y cada uno tiene su precio.
Lea la ficha, no la etiqueta
Tres sistemas de arrastre, y cómo se nombran
Aquí es donde se pierde casi todo el mundo, así que empecemos por acá. En el mercado, a casi todo lo que sirve para trabajo pesado se le dice "máquina de arrastre" — incluidas las que en realidad son de triple arrastre. Y en español hay una trampa extra: "doble arrastre" se usa en unos países para arrastre inferior + aguja y en otros para arrastre inferior + pie superior. No pregunte por el nombre: pregunte cuántas piezas se mueven.
Arrastre simple — se mueve una pieza
Solo los dientes. Sirve para una capa de tejido plano y no sirve para capas que se quieren correr una sobre otra. Es su plana de pespunte de siempre. En ficha aparece como: drop feed, bottom feed, arrastre inferior.
Pie de arrastre — se mueven dos piezas
Un pie interior sujeta mientras un pie exterior camina, así la capa de arriba avanza junto con la de abajo. La aguja se queda quieta en su ranura. Evita que la capa superior se corra en trabajo resbaloso o multicapa.
En ficha aparece como: top and bottom feed, arrastre superior e inferior, pie de arrastre.
Ideal para: paneles de cuero medio-pesado, lona de una capa, vinilo, paneles de tapicería, taller con volumen ocasional.
Triple arrastre (unísono) — se mueven tres piezas
Pie de arrastre, más la aguja que avanza con la tela mientras todavía está clavada en el material, más los dientes de arrastre abajo — los tres en sincronía. Como la aguja no se queda fija mientras las capas se mueven, los ensambles gruesos avanzan sin corrimiento, sin fruncido y sin desfase, y el largo de puntada se respeta igual arriba que abajo del paquete de capas.
En ficha aparece como: unison feed, triple feed, compound feed, triple arrastre.
Ideal para: marroquinería multicapa gruesa, bolsos, calzado, lona marina, tapicería estructurada, producción diaria.
Hay una cuarta variante que se cruza de vez en cuando: arrastre de aguja sin pie de arrastre (aguja más dientes, con prensatelas normal). Resuelve el corrimiento entre capas en confección de tejido plano, pero no tiene la holgura que pide el cuero, así que rara vez entra en esta decisión.
Elegir por su trabajo
Tres situaciones reales
- Paneles de cuero ligero, una sola capa, pocas piezas al día. Con pie de arrastre basta. La capa superior solo necesita ayuda para avanzar con la inferior. Pagar por el triple arrastre aquí no le compra nada.
- Construcción de bolsos, multicapa con fuelle. Triple arrastre. Donde el número de capas cambia a media costura — al pasar el fuelle, al cruzar un doblez, en una esquina — una aguja fija arrastra la capa de arriba y el desfase le sale justo en el punto que el cliente mira.
- Trabajo curvo o tubular (gorras, calzado, fondos de bolso). Aquí la forma de la base pesa tanto como el arrastre: necesita base cilíndrica para que la pieza gire alrededor del brazo. Cilíndrica con pie de arrastre como mínimo; cilíndrica de triple arrastre si el volumen es diario.
Más allá del arrastre
Cuatro datos que deciden la compra más que el nombre del arrastre
- Alzada y holgura del prensatelas. Qué espesor le cabe debajo del pie y hasta dónde lo sube la rodillera. Si el trabajo no entra bajo el pie, lo demás da igual.
- Tamaño de garfio y bobina. Un garfio grande o de doble capacidad significa menos cambios de bobina con hilo grueso — en producción, esa es la diferencia entre una máquina que corre y una que para.
- Largo máximo de puntada. El cuero pesado y la tapicería se ven mal con puntada corta. En esta clase, de 6 mm para arriba es lo normal.
- Sistema de aguja y grosor de hilo. Las de pie de arrastre y triple arrastre usan 135x17 (DPx17), o 135x16 con punta de corte en cuero y vinilo; las cilíndricas pesadas usan 134-35. Estas máquinas no llevan DPx5 — esa es aguja de plana y de patronadora, y en un cabezal de arrastre salta la puntada. La tabla completa está en nuestra guía de sistemas de agujas.
Dónde buscar en el catálogo
Separado por los dos tipos de arrastre, para que compre el que su trabajo realmente pide. El precio actual de cada máquina está en su página de producto.
Pie de arrastre (arrastre superior e inferior)
- JUKI DU-1181N — la referencia en arrastre superior e inferior. Avance parejo en material de peso medio, completa con servomotor, mesa y base.
- JACK H2 — transmisión directa, arrastre superior e inferior, para tapicería, cuero, lona, vinilo e interiores automotrices. Puntada de 8 mm, 16 mm de alza con rodillera, sistema de aguja DPx17, hilo de Tex 70 a Tex 140.
- JACK H7-C y SPEEDWAY 303 PRO — la misma categoría en otros presupuestos.
Triple arrastre — base plana
- JUKI DNU-1541 — el estándar de la industria en triple arrastre. Aguja, pie de arrastre y dientes juntos hasta 2,500 puntadas por minuto, garfio grande de eje vertical.
- PFAFF 1245 y SPEEDWAY SW-4400N — misma clase; además, la familia SW-4400 llega a brazo largo de 18", 25" y 30" para paneles grandes.

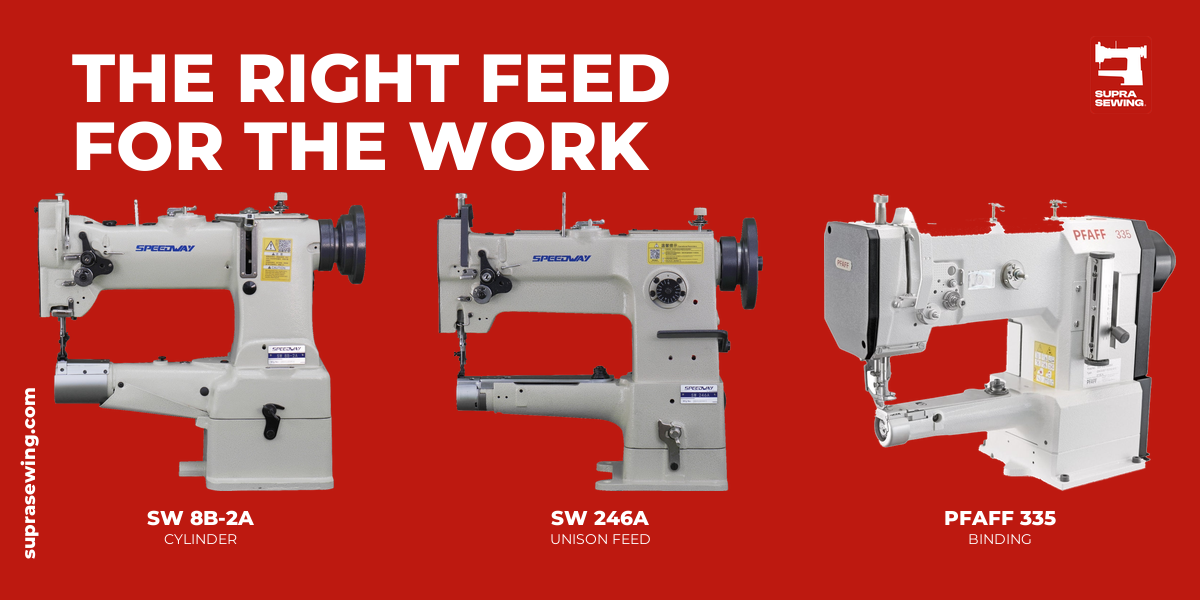

Triple arrastre — base cilíndrica
- Speedway SW-335L — cilindro de 45 mm, triple arrastre, hasta 2,800 puntadas por minuto y 6 mm de puntada. La puerta de entrada al trabajo en cilíndrica.
- Speedway SW 246A — cilindro de 50 mm, garfio japonés con bobina de doble capacidad, 15 mm de alza con rodillera. Viene con el juego de piezas estándar (placa, dientes y prensatelas) y el juego para ribetear, así que puede pasar de costura plana a ribete sin comprar nada más.
- Speedway SW 8B-2A — cilindro de 62 mm, brazo de 9.5", garfio japonés de eje vertical y lubricación automática, que se traduce en rutina diaria más corta y más tiempo entre servicios.
- PFAFF 335-17/01 — base cilíndrica preparada de fábrica para ribetear, sobre sistema de aguja 134-35.
Hable con un especialista
Envíenos el tipo de trabajo (marroquinería, tapicería, calzado), el paquete de capas más grueso que tenga que atravesar, el grosor de hilo que usa y su volumen diario — le decimos si de verdad necesita el tercer arrastre o si lo estaría pagando de más.
